變頻調速技術在水泵設備中的應用

隨著經濟改革的不斷深入，市場競爭的不斷加劇；節能降耗業已成為降低生產成本、提高產品質量的重要手段之一。在生產企業中，風機、泵類設備應用范圍廣泛；其電能消耗和諸如閥門、擋板相關設備的節流損失以及維護、維修費用占到生產成本的7%~25%，是一筆不小的生產費用開支。

目前，變頻調速技術已經成為現代電力傳動技術的一個主要發展方向。卓越的調速性能、顯著的節電效果，改善現有設備的運行工況，提高系統的安全可靠性和設備利用率，延長設備使用壽命等優點隨著應用領域的不斷擴大而得到充分的體現。



　　通常在工業生產、產品加工制造業中風機設備主要用于鍋爐燃燒系統、烘干系統、冷卻系統、通風系統等場合，根據生產需要對爐膛壓力、風速、風量、溫度等指標進行控制和調節以適應工藝要求和運行工況。而最常用的控制手段則是調節風門、擋板開度的大小來調整受控對象。這樣，不論生產的需求大小，風機都要全速運轉，而運行工況的變化則使得能量以風門、擋板的節流損失消耗掉了。

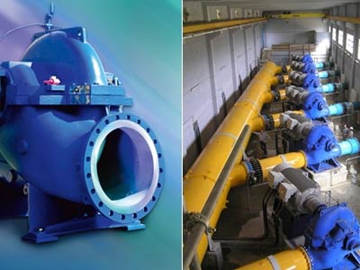

  在生產過程中，不僅控制精度受到限制，而且還造成大量的能源浪費和設備損耗。從而導致生產成本增加，設備使用壽命縮短，設備維護、維修費用高居不下。泵類設備在生產領域同樣有著廣闊的應用空間，提水泵站、水池儲罐給排系統、工業水（油）循環系統、熱交換系統均使用離心泵、軸流泵、齒輪泵、柱塞泵等設備。

  近年來，出于節能的迫切需要和對產品質量不斷提高的要求，加之采用變頻調速器易操作、免維護、控制精度高，并可以實現高功能化等特點；因而采用變頻器驅動的方案開始逐步取代風門、擋板、閥門的控制方案。變頻調速技術的基本原理是根據電機轉速與工作電源輸入頻率成正比的關系：n=60f（1-s）／p，（式中n、f、s、p分別表示轉速、輸入頻率、電機轉差率、電機磁極對數）；通過改變電動機工作電源頻率達到改變電機轉速的目的。變頻器就是基于上述原理采用交-直-交電源變換技術，電力電子、微電腦控制等技術于一身的綜合性電氣產品。

　　通過流體力學的基本定律可知：風機、泵類設備均屬平方轉矩負載，其轉速n與流量Q，壓力H以及軸功率P具有如下關系：Q∝n，H∝n2期刊網論文發表，P∝n3；即，流量與轉速成正比，壓力與轉速的平方成正比，軸功率與轉速的立方成正比。

　　以一臺水泵為例，它的出口壓頭為H0（出口壓頭即泵入口和管路出口的靜壓力差），額定轉速為n0,閥門全開時的管阻特性為r0,額定工況下與之對應的壓力為H1,出口流量為Q1。流量-轉速-壓力關系曲線。在現場控制中，通常采用水泵定速運行出口閥門控制流量。當流量從Q1減小50%至Q2時，閥門開度減小使管網阻力特性由r0變?yōu)?/font>r1，系統工作點沿方向I由原來的A點移至B點；受其節流作用壓力H1變?yōu)?/font>H2。水泵軸功率實際值（kW）可由公式：P=Q·H／（ηc·ηb）×10-3得出。其中，P、Q、H、ηc、ηb分別表示功率、流量、壓力、水泵效率、傳動裝置效率，直接傳動為1。假設總效率（ηc·ηb）為1，則水泵由A點移至B點工作時，電機節省的功耗為AQ1OH1和BQ2OH2的面積差。如果采用調速手段改變水泵的轉速n，當流量從Q1減小50%至Q2時，那么管網阻力特性為同一曲線r，系統工作點將沿方向II由原來的A點移至C點，水泵的運行也更趨合理。在閥門全開，只有管網阻力的情況下，系統滿足現場的流量要求，能耗勢必降低。此時，電機節省的功耗為AQ1OH1和CQ2OH3的面積差。比較采用閥門開度調節和水泵轉速控制，顯然使用水泵轉速控制更為有效合理，具有顯著的節能效果。另外，閥門調節時將使系統壓力H升高，這將對管路和閥門的密封性能形成威脅和破壞；而轉速調節時，系統壓力H將隨泵轉速n的降低而降低，因此不會對系統產生不良影響。
