變頻調速循環投切恒壓供水系統控制

隨著科技的發展，現在工業開始越來越趨于自動化，為提高自動化水平，變頻調速循環投切恒壓供水系統變頻可采用計算機監控。計算機監控內容范圍為：管網壓力，流量，泵的運行狀態，閥啟閉狀態，電機溫度，各泵運行的電流，電壓，功率和功率因素，并監控水質參數如余氯,濁度，含鐵量，PH值等。

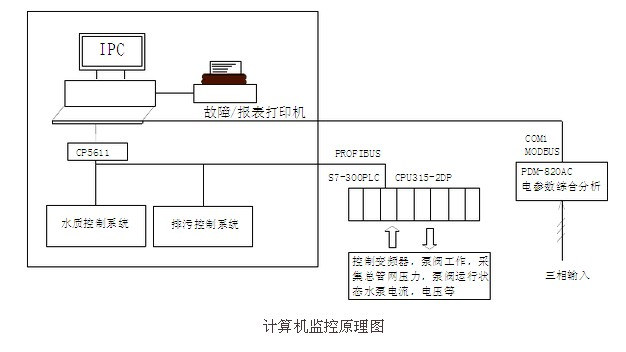

原理框圖如下：采用循環投切方式，備用系統用一軟起動器和相關器件構成。





為保證系統的可靠性，上位機PC用于管理，用組態軟件做出若干工藝流程圖，實時顯示系統的運行狀況，并統計歷史數據，如需要可隨時打印報表；還用于故障的報警和處理。

控制水泵的起/停，切換，閥的啟/閉；電機電流，溫度的檢測，水泵使用時間的統計；壓力，流量，水質參數的采集等，均由PLC完成。水壓的給定值由變頻器鍵盤設定。

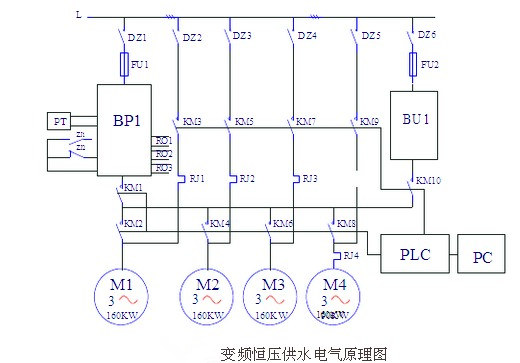

變頻恒壓供水系統采用循環投切方案，其原理電路圖如圖21所示。
