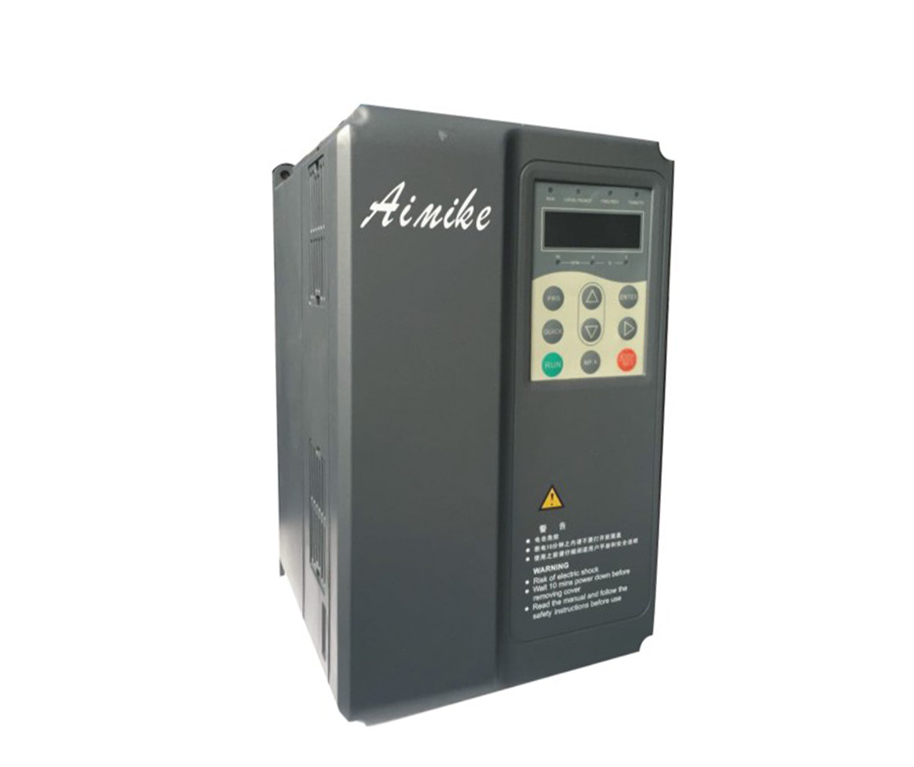

風機水泵專用變頻器
風機水泵專用變頻器，顧名思義就是專門為各類風機、泵類負載量身定做的專用型變頻器，是源至于艾米克電氣有限公司專門研究人員對各類風機、泵類等負載的特性進行了十多年研究和了解的結果。艾米克風機水泵專用變頻器，具有額定扭矩比較小、電流小、自動PID控制、環保與節能等特點，被廣泛的應用于包括中央空調、城市廢水處理系統、城市供水系統、工廠的鼓風及排風系統中的各類風機、泵類負載上，是目前性能最好、節能效率最好的專用型變頻器。
據有關資料統計顯示，我國電動機總裝機容量4.5億KW，風機水泵總裝機容量達1.5億KW，耗電量可占全國總發電量的20%以上，像這類負載供電的突出矛盾表現在：電網負荷率偏低，電力系統峰谷差很大，高峰電力往往嚴重不足；因此在能源供應日益緊張的今天，減少浪費，節約電能已經是重中之重。為了提高能源的利用率，艾米克電器有限公司根據不同的應用環境和應用特點，推出了該款經過了十多年的研究，在節能方面做了許多的工作，從而達到了降低電耗，改善設備運行性能，保證設備經濟運行目的的風機水泵專用變頻器。
風機水泵專用變頻器的設計特點：
風機水泵專用變頻器的設計具有高效率、準確控制和安裝靈活等特點，不但具備了第四代變頻器所具有的特點，還具有應用于風機水泵類的硬件和軟件特征，非常適合于風機水泵負載的控制，從而減少能源的消耗、運行噪音的降低和延長保護了機械設備的使用壽命，對環境起到了很好的保護作用。
風機水泵專用變頻器優勢：
1、同時三臺電動機的循環起動控制
在PID控制信號作用下，最多可以同時控制三臺輔助電動機，而且各臺輔助電動機可以通過接觸器或電動機啟動器重新投入或退出運行，各接觸器和電動機起動器的接通和斷開有變頻器的繼電器的輸出接點進行控制。
2、允許旁路運行功能來回自由切換
通過繼電器輸出接點控制的兩個機械上互相聯鎖的接觸器，從而允許電動機實現變頻和工頻運行的來回轉換，尤其是當變頻器有故障時可以通過數字輸入控制或頻率信號觸發來快速實現切換，從而延長保護電動機的壽命。
3、節能控制功能優異
通過擴展的PID控制器功能，電機可以一最小的啟動頻率運行，然后斷開電機，如果達到重新啟動頻率，電機將自動在啟動，就是說在無負載的情況下，可以實現斷開電動機的運行。
4、斷帶檢測功能優勢
變頻器通過對輸出轉矩的變化范圍進行監控，可識別變頻器是否處于負載或過載運行，從而自動檢測傳動部分的機械故障，如：皮帶斷裂、水泵缺水運行等。
5、自動調節轉速節約電能
因?yàn)檗D(zhuǎn)速都與流量、壓力、軸功率有比例關系、平方關系、三次方關系、調節了變頻器，那么轉速也變化，轉速變化，那么流量、壓力、軸功率也就跟著變化；由于轉速的變化調節流量、壓力代替閥門的節流方法，可以節約大量的電能。
風機水泵專用變頻器的技術數據
| 項目 | 項目描述 | |
| 輸入 | 額定電壓、頻率 | 380V；50Hz/60Hz |
| 允許電壓工作范圍 | 波動范圍：≤±20%；電壓失衡率：＜3%；頻率：＜±5% | |
|
輸出
|
額定電壓 | 0～380V |
| 頻率 | 0～3000Hz | |
|
過載能力
|
G型：150%額定電流1分鐘；180%額定電流1秒鐘；200%額定電流瞬間保護。
P型：120%額定電流1分鐘；150%額定電流1秒鐘：180%額定電流瞬間保護。
|
|
|
主要控制性能
|
控制方式
|
0：普通V/F控制1：高級V/F控制2：開環電流矢量控制3：閉環電流矢量控制4：分離型V/F控制注 |
| 調制方式 | 空間電壓矢量PWM調制 | |
| 調速范圍 | 1:50 | |
| 起動轉矩 | 0.5Hz時150%額定轉矩（矢量型V/F控制） | |
| 頻率精度 | 數值設定：最大頻率×±0.01%；模擬設定：最大頻率×±0.2% | |
| 頻率分辨率 | 數字設定：0.01Hz；模擬設定：最大頻率×0.05% | |
|
接上頁
|
轉矩提升 | 自動轉矩提升，手動轉矩提升0.1%～30.0% |
|
V/F曲線
|
0：線性曲線 1：降轉矩曲線1（1.3次冪）
2：降轉矩曲線2（1.3次冪）3：降轉矩曲線3（1.7次冪）
4：平方曲線 5：用戶設定V/F曲線
|
|
|
加減速曲線
|
三種方式：直線加減速、S曲線加減速、最短加減速；四種加減速時間，時間單位（分/秒）可選 | |
|
自動制動
|
停機直流制動起始頻率：0.00Hz～最大輸出頻率；制動時間：0.0～50.0s；制動電流：0.0%～150.0%額定電流 | |
| 自動電壓調整（AVR） | 當電網電壓變化時，能自動保持輸出電壓恒定 | |
| 自動限流 | 對運行期間電流自動限制，防止頻繁過流故障跳閘 | |
| 自動載波調整 | 根據負載特性和溫度特性，制動調整載波頻率 | |
|
客戶化功能
|
紡織擺頻 | 紡織擺頻控制，可實現固定擺頻和變擺頻功能 |
| 頻率組合功能 | 運行命令通道與頻率給定通道可以任意組合 | |
| 定長功能 | 長度到達停機功能，最大長度65.535KM | |
|
點動
|
點動頻率范圍：0.00Hz～最大輸出頻率；點動加減速時間0.1～3600.0s可設，電動間隔時間0.1～3600.0s可設 | |
| 多段速運行 | 通過內置PLC或控制端子實現多段速運行 | |
| 內置過程閉環控制 | 可方便地構成閉環控制系統 | |
|
運行功能
|
運行令通道 | 操作面板、控制端子、串行口、可通過多種方式切換 |
|
頻率給定通道
|
數字給定、模擬電壓給定、模擬電流給定、脈沖給定、串行口給定、端子給定、多段速給定、可通過多種方式切換 | |
| 輔助頻率給定 | 實現靈活的輔助頻率微調、頻率組合運算 | |
| 脈沖輸出端子 | 0～50KHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出 | |
| 模擬輸出端子 | 2路模擬信號輸出，分別可選0/4～20mA或0/2～10V，可實現設定頻率、輸出頻率等物理量的輸出 | |
| 操作面板 | LED顯示 | 可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等61種參數 |
| LCD顯示 | 可選件，中/英文提示操作內容 | |
| 參數拷貝 | 可選件。使用操作面板可實現參數的快遞上傳下載 | |
| 按鍵功能選擇 | 定義部分按鍵的作用范圍，以防止誤操作 | |
|
保護功能
|
缺相保護（可選）、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、掉載保護等 | |
|
環境
|
使用場合
|
室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
|
海波高度
|
1000米以上降額使用，每升高1000米降額10% | |
|
環境溫度
|
-10℃～+40℃（環境溫度在40℃～50℃，請降額使用） | |
|
濕度
|
5%～95%RH，無水珠凝結 | |
|
振動
|
小于5.9m/s2（0.6g） | |
|
存儲溫度
|
-40℃～+70℃ | |
|
結構
|
防護等級
|
IP20 |
|
冷卻方式
|
風冷、帶風扇控制 | |
