艾米克變頻器在水泵廠（恒壓供水）的應用案例
艾米克變頻器在水泵廠（恒壓供水）的應用案例
所屬行業：工業洗滌 產品系列：AMK3800電壓等級：380V
功率段：0.75KW-22KW 應用設備：恒壓供水泵
恒壓供水泵屬于恒壓供水設備，在內部增加了一臺附屬小泵功能，在用水量不超過小泵出水量時有附屬小泵供水保壓，當用水量超過小泵出水量時，通過壓力傳感器感知管內流體壓力下降時，經分析運算后，微電腦控制器再根據運算結果輸出信號給變頻器，由變頻器控制變頻主泵運行并根據用水量調節水泵臺數，從而大幅度地節約電能和節水。

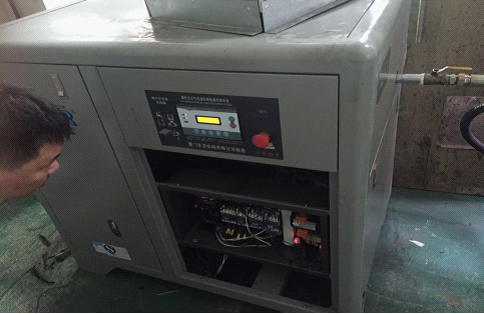

施工現場
系統組成 早期的恒壓供水系統一般是由PLC或單片機為主，加以復雜的控制設備得以實現。而隨著變頻器技術的不斷發展，功能的不斷完善，簡單的恒壓供水系統不再依賴PLC或單片機控制系統。而僅僅依靠變頻器的內置功能即可實現這一控制任務。利用變頻器的PID閉環控制功能，配以壓力傳感器作為反饋裝置，即可實現對電機速度控制。從而實現供水壓力的恒定。
系統功能 以往的恒壓供水設備，往往采用帶有模入/模出的可編程控制器或PID調節器，PID算法編程難度大，設備成本高，調試?yán)щy。而采用帶有內置PID控制功能的變頻器作為恒壓供水設備的主控設備，降低了設備成本，提高了生產效率，節省了安裝調試時間。同時，為了保證水壓反饋信號值的準確、不失值，還可對該信號設置濾波時間常數，對反饋信號進行換算，使系統的調試非常簡單、方便。
經過分析決定，變頻器我們選用艾米克AMK3800系列的恒壓供水變頻器。
施工對比
因為水泵的排水壓力與轉數二次成正比，對水泵實施轉速控制保持最佳壓力，才能達到最佳供水效果。目前采用變頻器對水泵電機的調速控制方式，是最理想、最經濟的一種方法。將變頻器應用于恒壓供水系統后，不僅減輕了工程人員的安裝勞動強度，而且縮短了調試時間，方便了用戶的使用，減少了投資，節省了電能，縮短了設備維護時間，提高了經濟效益。同時，變頻器的多種保護功能又可對電動機起到良好的保護。
綜合結論
1、變頻器輸出端U、V、W與電機之間勿需加裝交流接觸器，否則在變頻器的運行過程中，若接觸器進行ON、OFF時會產生大電流和引起過電壓。易損壞變頻器內的逆變橋功率模塊。此外，一般不必另加裝熱繼電器作過載保護（一臺變頻器驅動多臺電機時除外）?！ ?、變頻器額定容量與電動機額定功率的比數應是3：2為宜。小了影響有效力矩的輸出，大了高次諧波含量加大?！ ?、變頻器控制柜應安裝在干燥、通風良好的場地使用，并且要避免陽光直射?！ ?、當氣溫達到40ºC以上時，變頻器控制柜內要正確安裝換氣扇。排氣扇應采用下進、上出的安裝方式，保證變頻控制柜內的正壓通風。 5、當電機低速運行時，為了散熱的需要，必要時要采取通風冷卻措施。 6、用絕緣電阻表（兆歐表）進行測量電機絕緣電阻時，要將變頻器接線端子U、V、W與電機接線斷開，切勿將測試電壓加到變頻器上，因電壓過高容易造成變頻器損壞。 7、在變頻器輸出頻率低時，輸出電壓也低，電壓降比例也大。因此，電纜的截面積要比沒有用變頻器作驅動電機用的電纜截面積大一級。電纜長度力度力求越短越好，不允許與控制線混放在一起敷設（使用屏蔽線除外）?！ ?、為了防止觸電和有效地抑制射頻干擾，變頻器外殼應良好地接地。
