變頻調速管道離心泵工作原理及定速泵與變速泵節能對比

　　目前市場主要產品為離心泵，是葉片泵一種，亦為應用zui為廣泛泵型。此種泵工作原理是靠葉輪高速旋轉時葉片撥動液體旋轉，使液體獲離心力而完成水泵輸水過程，這種泵稱為離心泵。其應用領域涉及生活熱水供水、污水排水、工業應用、商業建筑暖通空調循環、冷卻水輸送等各個方面。離心泵是一種重要設備，它運轉需要消耗大量動力！據統計，全世界20%電能是消耗水泵系統上。而事實上，采取必要技術措施及控制手段，其中30%-50%能耗是可以節省下來。

　　一：定速泵與變速泵：

　　傳統供熱、空調系統，是按單獨質調節運行方式選擇循環水泵，選泵原則是泵流量不能小于外網所需流量，一般外網理論流量1.1～1.2倍，揚程按管路及用戶總阻力1.05～1.10倍進行選擇，這時對應軸功率已大于100%。可見按定流量運行方式，水泵運行電耗是很大。帶來調節效果十分理想。

　　水泵按定流量運行方式，當部分負荷狀態下，系統所需流量降低，為適應其流量變化，需減小閥門開度調節以改變系統特性曲線，即消耗多余壓頭，浪費了大量電能！

　　改變閥門開度完成對水泵運行點調節，我們還可以采用改變泵轉速方法：

　　由可以看出：當泵轉速改變后泵性能曲線將同時改變，而轉速將隨頻率［Hz］改變而改變。對循環水泵性能分析可知：水泵流量、揚程和軸功率均與水泵葉輪轉速之間存著一定比例關系：

　　如由此可以看出，水泵揚程與電機轉速平方成正比，水泵軸功率與電機轉速立方成正比。即當水泵流量降低20%時候，電機轉速應降低20%，水泵電耗將降低50%；當水泵流量降低50%時候，電機轉速就降低50%，水泵電耗降低87.5%。當系統需要流量降低時，降低轉速，相應水泵流量降低，水泵軸功率降低，節約電能效果顯著。，采用變速調節，也避免了采用閥門調節時不必要閥門壓頭損耗。

　　二：速度控制原理：

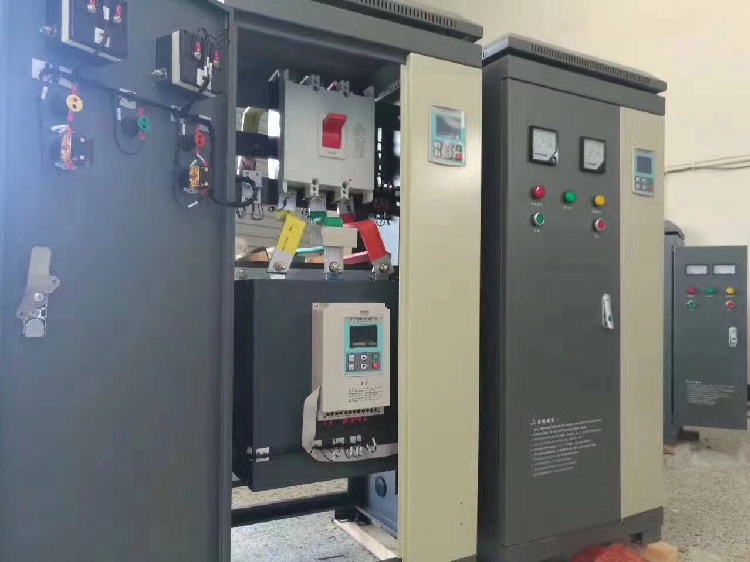

　　當流量降低時，控制器將檢測壓力信號（傳感器電機電流或轉速狀態）。此時，控制器將向變頻器發出一個信號，使其降低輸出（較低頻率）直至壓力回到要求水平（設定點）。反之，當流量再次升高時，控制器將檢測到壓力降低。控制器將向變頻器發出一個信號，使其提高輸出（較高頻率）直至壓力回到要求水平（設定點）。

　　三：變速泵總體效率

　　通常人們所指泵效率，僅為水泵效率［hp］，而嚴格意義上說，我們應該衡量是其總效率：

　　總體效率［ht］評估要同時考慮電機效率［hm］、水泵效率［hp］和轉化效率［hd］。總體效率是指P1到P4變化。電機效率電機效率等級和電機負荷不同而不同。

　　技術進步，變頻技術將越來越多被人們認可和應用，配合正確系統設計（如三次泵系統）以及科學選泵配泵，使用戶感受到更高舒適性同時，到更加明顯節能效果。
