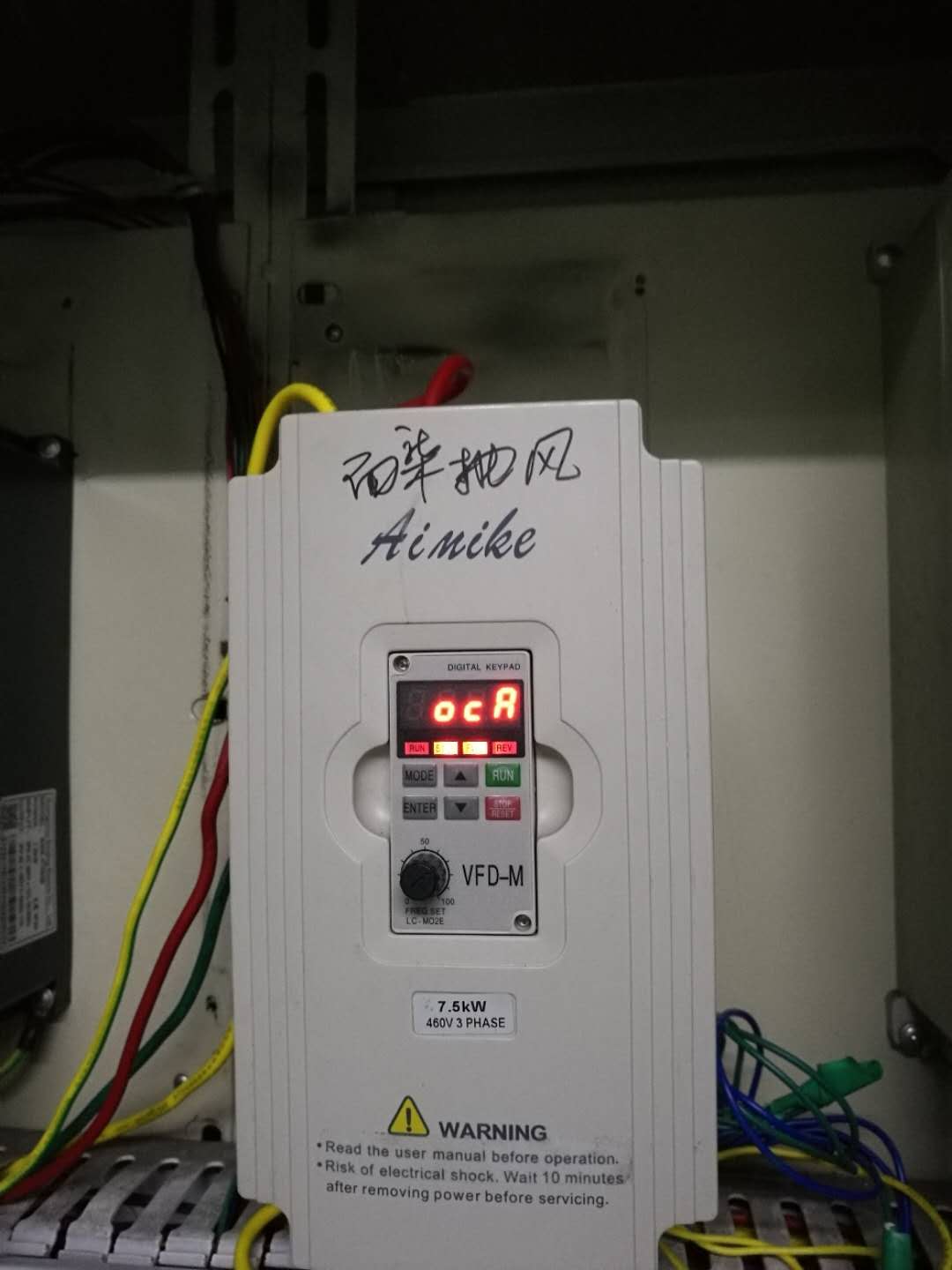

變頻器報警OCR故障

變頻器報警OCR故障
故障代碼occ，交流電機驅動偵測輸出側有異常突增的過電流產生。
1、檢查電機額定與電流驅動器額定是否相匹配
2、檢查交流電機驅動器U-V-W見有無短路
3、檢查與電機連線是否有短路現象或接地
4、檢查交流電機驅動器與電機的落地有無松動
5、加長加速時間
6、檢查是否電機是否有超額負載

故障代碼ocR，加速過程過電流：
1、檢查交流電機驅動器與電機的螺絲有無松動
2、檢查U-V-W到電機之配線是否絕緣不良
3、增加加速時間
4、減低轉矩提升設定值
5、更換較大輸出容量交流電機驅動器

故障代碼ocd，減速過程過電流：減速時間過長
1、檢查U-V-W到電機之配線是否絕緣不良
2、更換大地呼出容量交流電機驅動器

故障代碼ocn，運轉中過電流：
1、檢查U-V-W到電機之配線是否絕緣不良
2、檢查電機是否堵轉
3、更換大輸出容量交流你電機驅動器


變頻器顯示“OL”故障信息為輸出電流超過變頻器可承受的電流，檢查電動機是否過負載；減低轉矩提升設置值[54]；若負載正常，則只能更換大容量的變頻器。
變頻器顯示“OL1”故障信息為內部電子熱繼電器保護動作，檢查電動機是否過載；檢查電動機額定電流值是否適當；檢查電子熱繼電器功能設置值；若正常，應考慮增加電動機容量。

艾米克變頻器常見故障分析：
1：面板顯示CF3故障：出現故障的原因可能有三種：
    1、直流電壓檢測壞。
    2、控制卡損壞。
    3、U相、W相傳感器損壞。  首先，檢測第一種可能性。測試輸入電壓為380V,用通訊軟件讀變頻器的直流電壓，顯示為540VDC，正常！排除直流電壓檢測故障原因。如果以上數據不正常，就可以判定是直流電壓檢測問題。其次，檢測控制卡狀況。更換一塊良好的控制卡，上電，還是顯示 “CF3”故障報警。說明原來的控制卡沒問題。如果顯示正常，設置參數，變頻器開機運行正常，說明是原來的控制卡壞。需要做進一步的板卡線路檢修。  ***后，測試U/W相霍爾監測單元，這是艾米克變頻器該故障損壞率比較高的地方。可以將霍爾元件拆下測試其輸出電壓，如果其超出正常的范圍，就可以判定其損壞。
2：艾米克3800系列報 CF1 CF2故障：儲存器問題，更換后設容量。
3：面板顯示HPF故障(控制器保護線路異常)：可能互感器損壞
4：上電面板顯示OH故障： 風扇損壞。
5：艾米克變頻器報OU故障：上電報過電壓，且不能復位.故障原因為直流回路電壓檢測電路故障,造成誤報警.需檢查電壓檢測電路.可能為電壓檢測電路的IC損壞.
6：艾米克變頻器報GFF故障：接地故障，上電顯示GFF可能為電流互感器不良,或互感器后續模擬信號處理電路不良.給驅動板上直流電，（不接模塊的情況下）測量電流互感器輸出腳應該為0V，如果有電壓輸出及為不良。 艾米克變頻器有顯示無輸出的解決方法：
1.變頻器CPU和開關電源，你檢查下，那個開關電源給操作面板供電的，CPU控制輸出
2.380V變頻器直流輸出500v的話，查控制電源開關管和各路整流管
