反相求和電路輸出結果的快速估算





圖1 基本電路構成



當R1=R2=R3=R4時，最容易估算出輸出值。即1N1+IN2+IN3=-OUT。可由此式快速估算出圖2電路的輸出值。



圖2  當R1=R2=R3=R4時輸入、輸出結果

反相求和電路的基本電路形式仍然為反相放大器的結構，輸入端符合“虛地”規則——這給電路分析帶來了極大的便利——每路信號電流均流入“零點”，各分支信號的運算結果互不影響，不存在相互“分流、環流”等現象。其特點：

（1）當某路信號輸入電壓為0V時，因輸入電流也為零，即不對輸出結果有所影響，可忽略該路輸入；

（2）當數路輸入信號的極性相同時，將各輸入相加，得到輸出結果。圖2中的a電路，1V+3V=-3V；

（3）當數路輸入信號的極性不同時，將其相減后即得到輸出結果。圖2中的b電路，3V-5V=+2V；

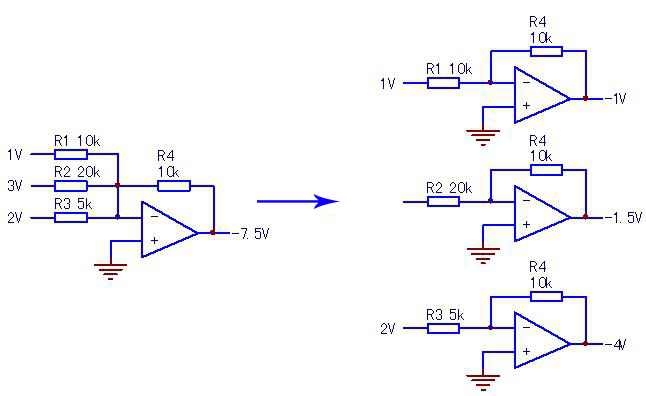

圖3 當R1~R4其取值不等時的輸入、輸出結果

如圖3所示，輸入電阻R1、R2、R3不再相等，此時一口估算出輸出電壓值，有點難度。可以采用化整為零的方法，將其等效為右側電路，進行分支估算后將結果相加即可，仍然簡單。

可以看出，R1輸入支路為反相器，R2輸入支路為2倍衰減器，R2則為兩倍壓反相放大器電路，由此可得知輸出結果。

顯然，輸入電值越小，由此形成的信號電流越大，對輸出施加的影響也顯著。

估算，在檢修中有深刻的實際意義：

（1）確定報警故障信號來源；

（2）由虛斷、虛斷判斷放大器好壞；

（3）由輸入、輸出值的簡單估算，判斷屬于放大器偏置外圍電路或前級電路的故障。
