變頻器要運行需要設置參數

1.頻率控制功能
設置或改變變頻器的運行頻率，有四種頻率控制方式：
①由操作面板上的功能鍵控制頻率
②通過功能參數碼預置頻率
③由操作面板上的功能電位器控制頻率
④由外端子控制頻率
模擬量控制端子控制 （模擬電壓、模擬電流）
接點控制端子控制 （頻率上升、下降端子） 數字量控制
選擇何種設置方法由變頻器的功能參數值決定。
⑤ 由上位機通過數據線控制
2.極限頻率
極限頻率包括
①基本頻率fb：有兩種定義方法:
1)和輸出最高電壓對應的頻率。
2）輸出電壓等于額定電壓時的最小輸出頻率。
絕大多數情況下，基本頻率都等于電動機的額定頻率。由fb確定U/f模式
曲線。
Fb與fmax的關系

②最高頻率fmax：變頻器允許輸出的最高頻率。對應最大給定信號的輸出頻率，大多數情況下最高頻率fmax等于基本把頻率fb。3．上限頻率fH和下限頻率fL
電動機在一定的場合應用時，其轉速應該在一定范圍內，超出此范圍會造成事故或損失。
上限頻率fH：允許變頻器輸出的最高頻率。
下限頻率fL：允許變頻器輸出的最低頻率。

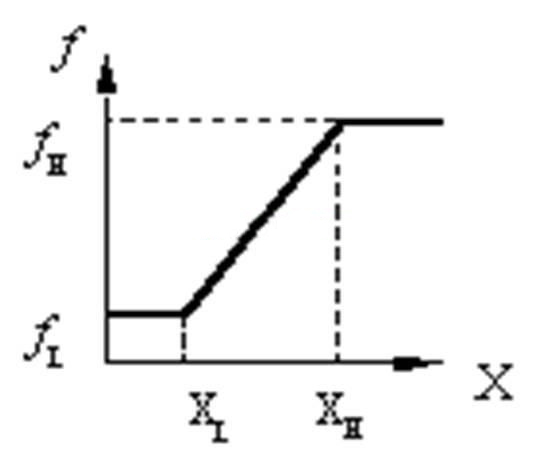

設置 fH、fL后變頻器的輸入信號與輸出頻率之間的關系如圖
4.加速時間和減速時間
變頻器驅動的電動機采用低頻起動，為了保證電動機正常起動而又不過流，變頻器須設定加速時間。電動機減速時間與其拖動的負載有關，有些負載對減速時間有嚴格要求（舉例），變頻器須設定減速時間。
①加速時間和減速時間的理論定義(兩種定義方法)
一：變頻器輸出頻率從0上升到基本頻率 所需要的時間，稱為加速時間；變頻器輸出頻率從基本頻率 下降至0所需要的時間，稱為減速時間。
二：變頻器輸出頻率從0上升到最高頻率fmax所需要的時間，稱為加速時間；變頻器輸出頻率從最高頻率fmax下降至0所需要的時間，稱為減速時間。
