變頻器恒壓供水電路圖和接線圖

恒壓供水是變頻器功能達到的一個巔峰。那里有模擬量的接入，供水壓力百分比的設定，（是用數學計算的方法），PID各值的設定，各種通道的設定等等。如此復雜的設定不用說日常維護的人員，就是專業的電工面對也是很蒙。
其實在水處理，水凈化和供水領域一直在用恒壓供水控制器和用變頻器組合來進行恒壓供水的。恒壓供水控制器使各種設置傻瓜化，接線也更加簡單。使一般的日常維護人員都可以對供水進行調整設置。使運行更加智能化，維護簡單化。怎么樣，想不想了解一下專業的恒壓供水是什么樣子。
恒壓供水控制器市面上非常常見，品牌眾多，價格也不高。說說它的功能：
1，液晶漢字顯示，參數設置，報警一目了然，不用說明書也可調試。2，在線設定參數調整方便，運用加減鍵就可設定壓力。一鍵設定PID值。報警功能齊全，變頻器故障報警，遠傳壓力表斷線及短路故障，水位報警指示等等。定時多段速供水。小流量停機（即休功能）。水泵輪起功能，有效防銹蝕。一用一補功能，（功能全的有一用三補，按壓力四臺泵軟起，供水）下面以TW2000型號介紹它的接線圖。

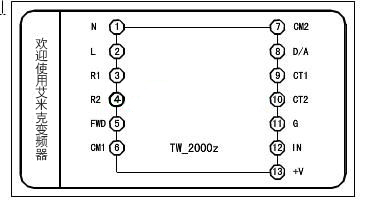

背部接線端子
可以看到控制器一共有13個接線端子。下面詳細說說各端子功能及接線。請看各端子與變頻器的接線圖

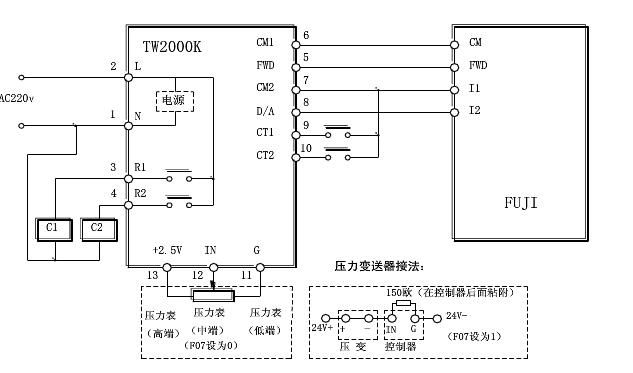

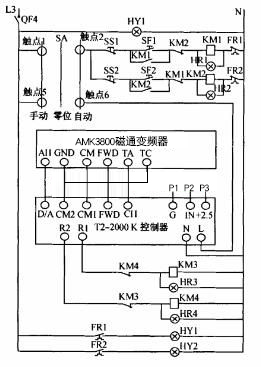

變頻器與恒壓供水控制器的接線圖
可以看到1，2，端子是電源輸入端子。3，4，端子各控制兩個接觸器，C1,和C2。也是恒壓供水的輸出端，工作時C1和C2定時輪換，有效的防止泵的銹蝕。它還有一個功能是，R1為固定頻率泵，R2為固定工頻泵，當頻率達到50HZ且實際壓力沒有達到設定的壓力經過設定的時間后，R2吸合，當實際壓力達到設定壓力且頻率低于25HZ,則R2斷開。（多么實用的功能，單用變頻器實現這一功能可是用plc編程的]）5，是運轉指令（正轉指令）它和變頻器的正轉指令FWD相連，各變頻器不同端子符號不同，其實就是數字端子運轉指令。6，DCM端子和變頻器的CM端子相連，這兩個端子就是我們常用的公共端COM。7，CM2和DCM一樣是COM端，它和變頻器的GND相連，圖中的11端子。8，端子和變頻器的AI1相連。圖中的12端子。圖中變頻器11，12，端子，其實就是變頻器的模擬量輸入端。9，CT1端子是個能多功能端子，一種功能是外部停車控制。一種功能是時鐘多段速運轉控制。10，端子是外部停車。當它和CM2連接時變頻器停止工作。11，12，13，端子是模擬量輸入端子，和變頻器的模擬量輸入端子相同，接遠傳壓力表，或者壓力變送器。
